优势：
*最大工作压力有两种：70Kgf/cm2(7MPa)、140kfg/cm2(14MPa)

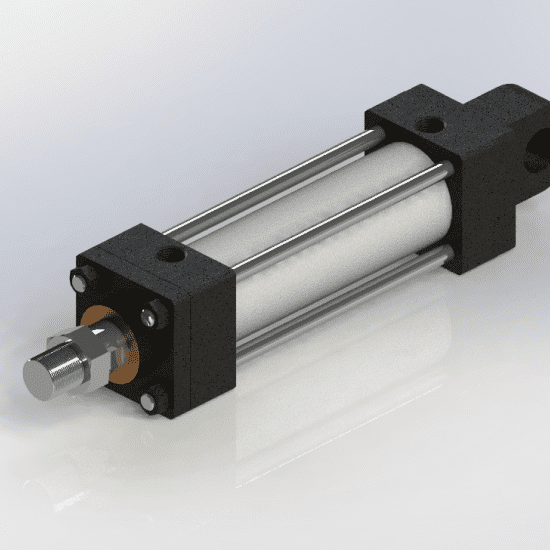

*采用四位拉杆结构设计，通用性强，便于维修
*依照日本JIS-B8367标准规格设计制造
*多种安装方式可供客户选择
 |
Catelog | |
Operating Instructions | ||
 |
CAD |  |
Download |
APPLIED SOLUTION
| 油缸內徑(mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 150 | 180 | 200 | 224 | 250 | |||
|
活塞受壓面積(cm2) |
推側 | 8.0 | 12.6 | 19.6 | 31.2 | 50.3 | 78.5 | 122.7 | 176.7 | 254.5 | 314.2 | 394.1 | 490.9 | ||
|
拉側 |
桿徑 |
C級 | 6.0 | 9.4 | 14.7 | 24.1 | 40.6 | 66.0 | 98.1 | 143.5 | 204.2 | 250.5 | 315.5 | 392.4 | |
| B級 | 4.9 | 7.7 | 12.6 | 21.6 | 37.7 | 53.9 | 84.2 | 120.0 | 175.9 | 215.6 | 271.4 | 336.9 | |||
| 油壓缸出力理論(kgf) | 壓力 70kgf/cm2 | 推側 | 563 | 880 | 1374 | 2182 | 3519 | 5498 | 8590 | 12370 | 17813 | 21991 | 27586 | 34361 | |
|
拉側 |
C級 | 422 | 660 | 1031 | 1687 | 2845 | 4618 | 6866 | 10047 | 14294 | 17538 | 22088 | 27465 | ||
| B級 | 343 | 536 | 880 | 1509 | 2639 | 3774 | 5896 | 8398 | 12315 | 15095 | 18995 | 23586 | |||
|
壓力 140kgf/cm2 |
推側 | 1126 | 1759 | 2749 | 4364 | 7037 | 10996 | 17181 | 24740 | 35626 | 43982 | 55171 | 68722 | ||
|
拉側 |
C級 | 844 | 1319 | 2062 | 3375 | 5690 | 9236 | 13732 | 20094 | 28588 | 35076 | 44176 | 54929 | ||
| B級 | 686 | 1072 | 1759 | 3017 | 5278 | 7547 | 11793 | 16796 | 24630 | 30189 | 37991 | 47171 | |||
|
壓力 210kgf/cm2 |
推側 | 1689 | 1639 | 4123 | 6546 | 10556 | 16493 | 25771 | 37110 | 53438 | 65973 | 82757 | 103084 | ||
|
拉側 |
C級 | 1267 | 1979 | 3093 | 5062 | 8535 | 13854 | 20599 | 30142 | 42883 | 52614 | 66264 | 82394 | ||
| B級 | 1029 | 1608 | 2639 | 4526 | 7917 | 11321 | 17689 | 25194 | 36945 | 45284 | 56986 | 70757 | |||
